AC-gekoppeld aansluiten met Solis: De werking en toepassing van de Smart Poort

De vraag naar batterijopslag groeit snel, ook bij installaties die al jaren geleden zijn geplaatst. In de praktijk kom je als installateur steeds vaker bij een bestaande PV-installatie waar de klant wil uitbreiden, zonder alles te vervangen. AC-koppeling met een Solis hybride omvormer biedt hier een slimme en praktische oplossing voor, zeker in combinatie met de Smart Poort.

In plaats van aanpassingen aan de DC-zijde, werk je bij AC-koppeling via de wisselstroomzijde. De bestaande PV-omvormer blijft gewoon in bedrijf en wordt als het ware “achter” de hybride omvormer geplaatst. Hierdoor kun je opslag toevoegen zonder grote wijzigingen aan de bestaande installatie.

Hoe ziet de installatie eruit?

In de praktijk blijft de bestaande PV-omvormer volledig intact, ongeacht of dit een stringomvormer, optimizer-systeem of micro-omvormers zijn. Je voegt daar een Solis hybride omvormer aan toe, die gekoppeld wordt aan de rest van het systeem. De opbouw ziet er als volgt uit:

• De bestaande PV-omvormer blijft aangesloten zoals hij is
• De AC-kabel van deze omvormer wordt aangesloten op de Smart Poort van de Solis
• De Solis hybride omvormer wordt verbonden met:

  • een batterij
  • een energiemeter (via signaalkabel)
  • eventueel extra PV-panelen via de PV DC-ingangen

De Smart Poort fungeert in deze situatie als PV generatorpoort.

Wat gebeurt er met de energie?

De bestaande PV-omvormer levert zijn energie aan het interne AC-net van de installatie. De hybride omvormer bepaalt vervolgens continu wat er met die energie gebeurt. In de praktijk betekent dit dat de energie wordt gebruikt voor:

• direct verbruik in de woning
• het laden van de batterij (AC naar DC)
• teruglevering aan het net, indien toegestaan

Wanneer de batterij vol is en er bijvoorbeeld een zero-export instelling actief is, grijpt de hybride omvormer automatisch in. Dit gebeurt via frequentiesturing op de Smart Poort. Door de frequentie te verhogen, wordt de bestaande PV-omvormer terug-geregeld. Dit proces staat bekend als PV-limiting en voorkomt ongewenste teruglevering.

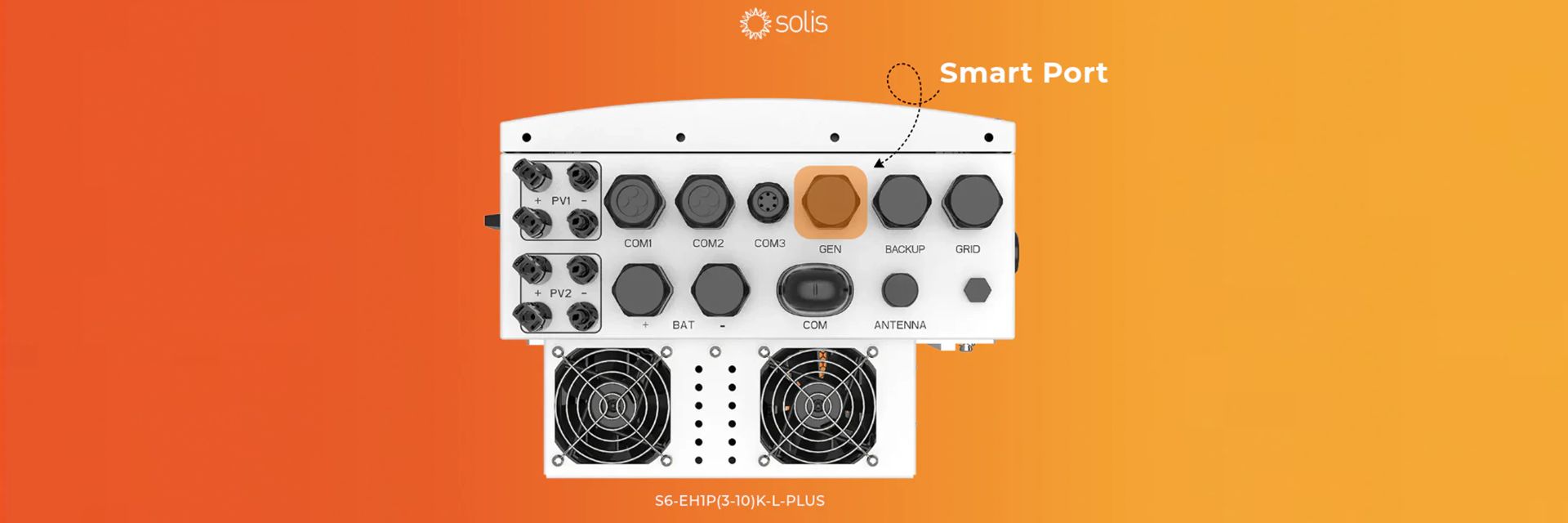

De Smart Poort in de praktijk De Smart Poort is een multifunctionele AC-aansluiting en speelt een centrale rol in deze oplossing. Afhankelijk van de configuratie kun je deze poort op drie manieren inzetten:

• Generatorpoort Voor het automatisch starten en stoppen van een generator bij lage batterijstatus
• Extra back-up poort Voor het voeden van niet-kritische verbruikers, zoals een boiler, laadpaal of airco, afhankelijk van de batterijstatus
• PV generatorpoort voor Net-gekoppelde omvormer Voor het aansluiten van een bestaande PV-installatie, zoals in dit artikel beschreven

Deze flexibiliteit maakt het systeem breed toepasbaar in verschillende situaties.

Voordelen voor installateurs

In de praktijk zitten de grootste voordelen in de eenvoud en flexibiliteit van deze oplossing. Je kunt bestaande installaties upgraden zonder grote aanpassingen.

De belangrijkste voordelen op een rij:

• Batterijopslag toevoegen zonder vervanging van de bestaande PV-omvormer
• Geen aanpassingen nodig aan het AC-traject of de meterkast*
• Minder installatietijd en lagere kosten
• Mogelijkheid om later alsnog volledig over te stappen op de hybride omvormer
• Extra commerciële kansen bij bestaande klanten
• Geen systeemverantwoordelijkheid overname van de reeds aanwezige net-gekoppelde omvormer en zonnepanelen
• Indien het net uitvalt kunnen de noodstroomgroepen ook zonnestroom gebruiken van de reeds aanwezige PV set

Belangrijke aandachtspunten

Hoewel de installatie relatief eenvoudig is, zijn er een aantal zaken waar je rekening mee moet houden:

• Het vermogen van de bestaande omvormer moet binnen de limieten van de Solis blijven

  • 3-fase: maximaal gelijk aan het nominale vermogen van de hybride omvormer
  • 1-fase: maximaal ongeveer 1/3 van het vermogen indien aangesloten op een 3-Fase omvormer met generator poort
• De energiemeter moet correct geplaatst en ingesteld worden
• De juiste functie van de Smart Poort moet geselecteerd worden (AC-koppeling)
• Zero-export en PV-limiting moeten correct worden ingesteld indien van toepassing

Ondersteunde omvormers AC-koppeling via de Smart Poort (generatorpoort) wordt ondersteund op de volgende modellen:

• S6-EH1P(3-10)K-L-PLUS
• S6-EH3P(8-18)K02-NV-YD-L
• S6-EH3P(12-20)K-H
• S6-EH3P(30-50)K-H
• S6-EH3P(80-125)K10-NV-YD-H

Via de back-up poort is dit ook mogelijk op:

• S6-EH3P(5-10)K-H-EU
• S6-EH3P(5-10)K2-H

Waarom dit interessant is in de praktijk

Wat opvalt in gesprekken met installateurs, is dat deze oplossing vaak nog wordt onderschat. Zodra men ermee bekend raakt, ontstaat er snel enthousiasme. Niet alleen omdat het technisch interessant is, maar vooral omdat het een laagdrempelige manier is om bestaande klanten opnieuw te benaderen.

In een markt waarin netcongestie en terugleverbeperkingen steeds vaker voorkomen, biedt AC-koppeling een praktische en toekomstbestendige oplossing die je als installateur steeds vaker zult inzetten.

AC-koppeling via de Smart Poort maakt het mogelijk om bestaande PV-installaties snel en efficiënt uit te breiden met opslag, zonder ingrijpende aanpassingen. Voor installateurs betekent dit minder werk, meer flexibiliteit en vooral nieuwe kansen in een groeiende markt.

* Indien de huidige installatie op een PV verdeler is aangesloten dient bekeken te worden of dit qua afzekering mogelijk is, er komt immers een verbruiker bij als de batterij uit het net bijgeladen zou moeten worden.
